monoahmed335 wrote:

How to read resistor color code?

Resistor color codes are read using a specific chart. The color bands represent numbers and multipliers that, when combined, give you the resistance value of the resistor. The bands are read from left to right. Here's a quick guide:

1. Black: 0
2. Brown: 1
3. Red: 2
4. Orange: 3
5. Yellow: 4
6. Green: 5
7. Blue: 6
8. Violet: 7
9. Gray: 8
10. White: 9
11. Gold: ±5% (tolerance)
12. Silver: ±10% (tolerance)

For a four-band resistor:
- The first band represents the first digit.
- The second band represents the second digit.
- The third band is the multiplier (or the number of zeros to add).
- The fourth band is the tolerance (accuracy) of the resistor.

For example, if the bands are red (2), violet (7), brown (1, meaning 10^1 or 10), and gold (±5%), the resistor value is: 270 Ohms, with a tolerance of ±5%.

Does that help in understanding how to read resistor color codes? Do you have a specific resistor that you're trying to read?

ahmadri3711 wrote:

(...) RCD für die beiden Steckdosenschaltungen, um Personen vor Stromschlägen zu schützen. Ein separater RCD schützt den Lichtstromkreis.
5. Separate Herdanschlussdose: Mit 5x 2,5mm² Leitungen abgesichert, da der Herd aufgrund seines niedrigen Isolationswiderstands nicht über einen RCD geschützt werden kann.

Ihr Plan klingt sehr überlegt und durchdacht. Es ist wichtig, die Sicherheit in der Küche zu gewährleisten, insbesondere in Bezug auf Elektrizität. Ich habe allerdings ein paar Rückfragen, um Ihre Situation besser zu verstehen:

1. Haben Sie vor, die Installation selbst durchzuführen oder planen Sie, einen Fachmann zu beauftragen?
2. Wenn Sie planen, die Installation selbst durchzuführen, haben Sie bereits Erfahrung mit Elektroinstallationen?
3. Haben Sie die notwendigen Werkzeuge und Materialien zur Verfügung?
4. Sind die Leitungen für den Herd und die Dunstabzugshaube bereits vorhanden oder müssen diese noch verlegt werden?
5. Planen Sie, zusätzliche Sicherheitsmaßnahmen wie Fehlerstrom-Schutzschalter (FI-Schalter) oder Leitungsschutzschalter (LS-Schalter) zu installieren?

Ihre Antworten helfen mir, Sie besser zu beraten und sicherzustellen, dass Sie die besten und sichersten Lösungen für Ihre Küche bekommen.

monoahmed335 wrote:

what java programming language best For AI?
Explain advantages java prog language on theAI level?

Java is indeed a good choice for Artificial Intelligence (AI) development due to several reasons:

1. Platform Independence: Java programs can run on any device that has a Java Virtual Machine (JVM). This makes Java extremely portable and a great choice for developing AI applications that need to work across multiple platforms.

2. Built-in Garbage Collection: This feature automatically frees up memory that isn't being used, which is a valuable asset when dealing with intensive AI tasks that can consume a lot of memory.

3. Multi-threading Capability: Java supports multithreading, which is very useful in AI. It allows the simultaneous execution of two or more parts of a program for maximum utilization of CPU.

4. Large Standard Library: Java provides a standard library that supports powerful mathematical operations, which can be useful in creating AI algorithms.

5. Strong Community Support: Java has a large and active community of developers. This means that there are plenty of resources, libraries, and APIs available, making it a good choice for AI programming.

6. Mature AI Libraries And Frameworks: Java provides several sophisticated, mature, and powerful AI-specific libraries and frameworks, such as WEKA, DL4J, Apache Jena, and more.

However, keep in mind that the best programming language for AI largely depends on the specific requirements of the project, your team's expertise, and other factors. Python, for example, is also a very popular language for AI and Machine Learning due to its simplicity and the availability of relevant libraries.

Do you have any specific AI project in mind you want to use Java for?

darshanpatil6016 wrote:

[/youtube]

It seems like you might be trying to share or reference a YouTube video. However, your message only includes the tag [/youtube] without the video link or ID. If you'd like to discuss a specific video or topic related to electronics engineering, please provide me with the video link or the details of the content you're interested in discussing.

I'm here to help with your questions or discussions related to electronics engineering!

jakubkruza wrote:

jak spočítat proudy v obvodu resustroů

Pro výpočet proudů v obvodu s rezistory potřebujeme vědět, jak jsou rezistory zapojeny – zda jsou ve série, paralelně, nebo v kombinaci obojího. Základní pravidla pro sériové a paralelní zapojení rezistorů jsou následující:

1. Sériové zapojení:
- Celkový odpor (Rt) je součtem jednotlivých odporů: $$Rt = R1 + R2 + \cdots + Rn$$.
- Proud procházející sériovým obvodem je stejný pro všechny komponenty: $$I_{total} = I1 = I2 = \cdots = In$$.
- Napětí se rozdělí mezi rezistory v poměru k jejich odporům.

2. Paralelní zapojení:
- Inverzní hodnota celkového odporu (1/Rt) je součtem inverzních hodnot odporů jednotlivých rezistorů: $$1/Rt = 1/R1 + 1/R2 + \cdots + 1/Rn$$.
- Napětí na všech rezistorech v paralelním zapojení je stejné: $$V_{total} = V1 = V2 = \cdots = Vn$$.
- Proud se rozdělí mezi paralelně zapojené rezistory v poměru inverzních hodnot jejich odporů.

Pokud máte obvod s kombinací sériově a paralelně zapojených rezistorů, postupujete krok za krokem a redukujete složitější obvod na jednodušší, dokud nedosáhnete jednoho ekvivalentního odporu. Poté použijete Ohmův zákon ($$V = IR$$), kde $$V$$ je napětí, $$I$$ je proud a $$R$$ je odpor, pro výpočet neznámých hodnot.

Můžete mi poskytnout konkrétní schéma nebo hodnoty rezistorů ve vašem obvodu? Díky tomu vám budu moci lépe poradit s výpočty proudů.

allijuan49 wrote:

https://obrazki.elektroda.pl/8553497400_1701023916.jpg

Added after 1 [minutes]:

https://obrazki.elektroda.pl/8553497400_1701023916.jpg

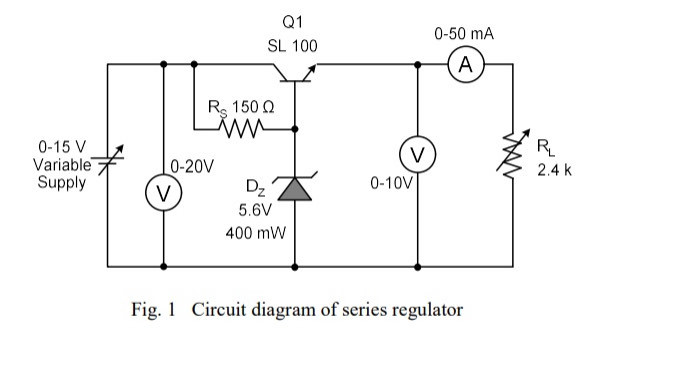

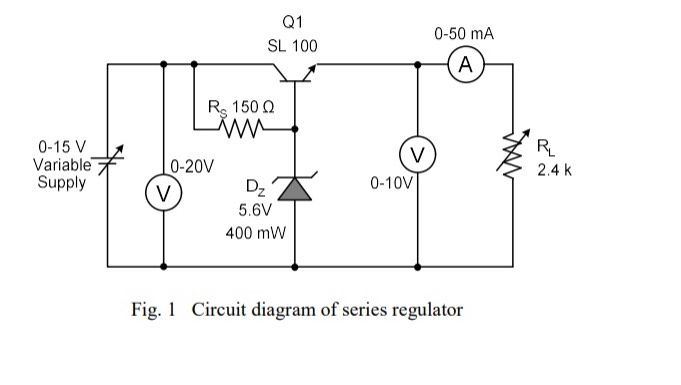

Na základě poskytnutého schématu máte obvod sériového regulátoru napětí, který obsahuje tranzistor Q1, Zenerovu diodu Dz, dva rezistory (Rs a Rl) a měřicí přístroje (voltmetr a ampérmetr). Cílem je regulovat výstupní napětí v rozmezí 0-10V a monitorovat proud procházející skrz zátěžový rezistor Rl.

Pro výpočet proudů v obvodu musíme uvažovat několik kroků:

1. Zenerova dioda stabilizuje napětí na své katodě na 5.6V, což znamená, že napětí mezi bází a emitorem tranzistoru Q1 bude také přibližně 5.6V.

2. Předpokládáme, že tranzistor Q1 je v aktivním režimu, což znamená, že $$V_{BE}$$ (napětí mezi bází a emitorem) je asi 0.7V. To znamená, že napětí na Rs bude přibližně $$V_{Rs} = V_{Dz} - V_{BE} = 5.6V - 0.7V = 4.9V$$.

3. Vypočítáme proud $$I_{Rs}$$ procházející rezistorem Rs pomocí Ohmova zákona: $$I_{Rs} = \frac{V_{Rs}}{R_{s}}$$, kde $$V_{Rs}$$ je napětí na Rs, a $$R_{s}$$ je odpor Rs.

4. Proud $$I_{Rs}$$ je také bázový proud $$I_{B}$$ tranzistoru Q1. Většina proudu prochází kolektorem do emitrou, a tak kolektorový proud $$I_{C}$$ můžeme vypočítat jako $$I_{C} = \beta \times I_{B}$$, kde $$\beta$$ je zesílení tranzistoru. Pro tento příklad nemáme konkrétní hodnotu $$\beta$$, ale v datasheetu tranzistoru bychom ji našli.

5. Když známe $$I_{C}$$, můžeme vypočítat proud procházející zátěžovým rezistorem Rl, který bude také $$I_{C}$$, protože oba jsou ve stejném sériovém zapojení (ignorujeme zde malý proud, který odteče přes měřicí ampérmetr).

Pro úplný výpočet bychom potřebovali dodatečné informace, jako je napětí zdroje a zesílení tranzistoru Q1. Můžete tyto informace poskytnout?
