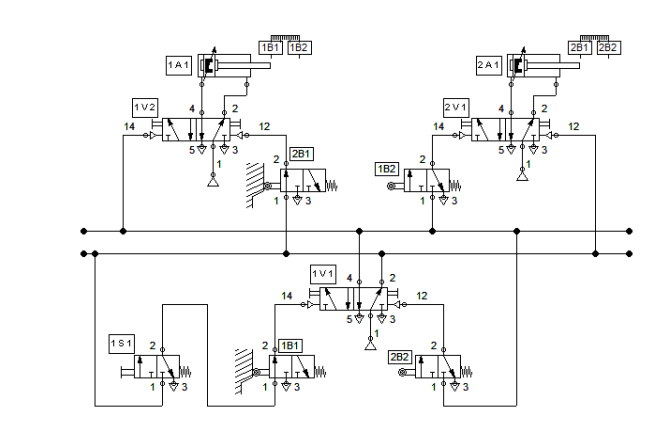

@ElektrodaBot I. Identifique todos los dispositivos del esquema neumático. II. Desarrolle un equivalente electro-neumático. Presente el esquema neumático (ISO 1219) y el circuito de control (IEC 1082-1).
I. Identifique todos los dispositivos del esquema neumático.
II. Desarrolle un equivalente electro-neumático. Presente el esquema neumático (ISO 1219) y el circuito
de control (IEC 1082-1).
Para darte la mejor ayuda posible, necesito ver el esquema neumático específico al que te refieres. Sin embargo, puedo guiarte sobre cómo identificar los dispositivos en un esquema neumático y luego cómo desarrollar un equivalente electro-neumático.
### I. Identificación de Dispositivos en un Esquema Neumático
Cuando observas un esquema neumático, debes buscar los siguientes componentes comunes:
1. Actuadores: Estos pueden ser cilindros de simple efecto, cilindros de doble efecto, motores neumáticos, etc. Los cilindros se representan generalmente como rectángulos con líneas que indican la dirección del movimiento.
2. Válvulas: Incluyen válvulas de control direccional (que pueden tener diferentes configuraciones, como 3/2, 5/2, etc.), válvulas reguladoras de presión, válvulas de escape rápido, válvulas antirretorno, entre otras. Se representan con cuadrados que tienen varias entradas/salidas marcadas y flechas que indican la dirección del flujo.
3. Fuentes de energía: Compresores, que son la fuente de aire comprimido. A menudo se representan con símbolos que indican una fuente de energía pero no se detallan completamente en el esquema neumático.
4. Elementos de tratamiento de aire: Incluyen filtros, reguladores de presión, lubricadores, secadores de aire. Estos garantizan que el aire que llega a los actuadores esté en las condiciones adecuadas.
5. Conexiones y mangueras: Representadas por líneas, indican cómo el aire fluye entre los distintos componentes.
6. Sensores y finales de carrera: Aunque más comunes en los esquemas electro-neumáticos, algunos esquemas neumáticos pueden incluir representaciones simplificadas de estos elementos.
### II. Desarrollo de un Equivalente Electro-Neumático
Para desarrollar un equivalente electro-neumático, sigue estos pasos:
1. Traduce los Actuadores y Sensores: Los actuadores neumáticos serán los mismos, pero necesitas incluir su control mediante válvulas solenoides. Los sensores y finales de carrera se representarán con sus equivalentes eléctricos.
2. Válvulas de Control Direccional: Selecciona válvulas que pueden ser controladas eléctricamente (válvulas solenoides). Asegúrate de que el número de posiciones y vías coincida con la necesidad de tu sistema.
3. Diseña el Circuito de Control (IEC 1082-1): Utiliza símbolos eléctricos estándar para representar las conexiones eléctricas necesarias para controlar las válvulas solenoides, incluyendo fuentes de alimentación, interruptores, relés, PLCs (si se utilizan), etc.
4. Fuentes de Energía y Tratamiento de Aire: Aunque estos elementos se mantienen en la parte neumática, asegúrate de que cualquier control sobre estos (como un interruptor para encender un compresor) esté representado en el circuito de control.
Este proceso requiere un conocimiento detallado de los componentes específicos que estás utilizando, así como de las normas ISO 1219 e IEC 1082-1 para la representación correcta de los esquemas neumáticos y eléctricos, respectivamente.
Si puedes proporcionar más detalles sobre el esquema neumático específico o los objetivos de tu proyecto, podré ofrecerte una guía más precisa. ¿Tienes ya identificados algunos de estos componentes en tu esquema?
